一、 ?主要用途和主要性能指標

主要用途

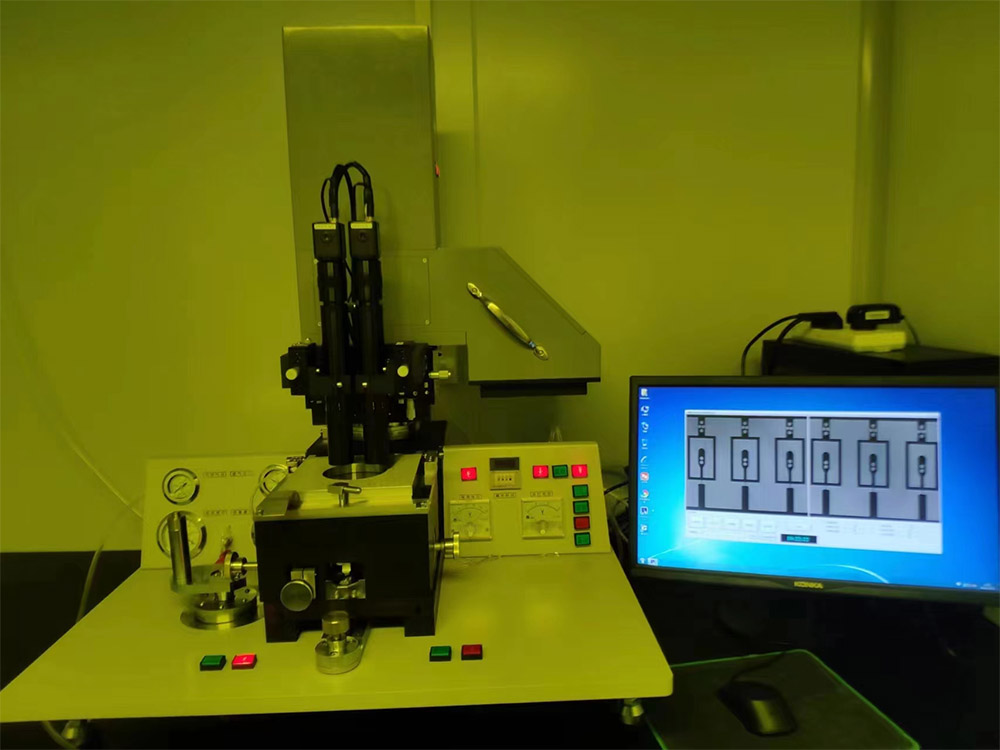

本機針對各大專院校、企業及科研單位。對光刻機使用特性研發的一種高精度的光刻機，三層減震，組合式，拆卸方便。

它主要用于中小規模集成電路、半導體元器件、光電子器件、聲表面波器件、薄膜電路、電力電子器件的研制和生產，適合硅片、玻璃片、陶瓷片、銅片、不銹鋼片、寶石片的曝光，而且也適合易碎片如：砷化鉀、磷化銦的曝光以及非圓形基片和小型基片的曝光。

主要性能指標

1.有四種版夾盤，能真空吸附5"×5"或4"×4"或3”×3”方形掩板。對版的厚度無特殊要求(1～4mm皆可)。

2. ?設有相對應的真空吸附基片的“承片臺”三個，分別適用于φ2、φ3、φ4。對于非標準片或碎片，只要堵塞相應的小孔，同樣能真空吸附。

3. ?照明：

? ? 曝光面積：100mm*100mm曝光不均勻性≤3%

? ? 曝光強度≥40mW/cm2可調紫外光束角≤3°

? ? 紫外光中心波長365nm、404nm、435nm可選

? ? 紫外光源壽命：≥2萬小時

4.采用進口時間繼電器(該繼電器可從0.1秒∽999.9秒預設)控制氣動快門，動作準確可靠。

5. ?該機為接觸式曝光機，但可實現：

? ? a. ?硬接觸曝光：用管道真空來獲得高真空接觸。真空≤-0.05MPa。

? ? b.軟接觸曝光：接觸壓力可將真空降到-0.02MPa ~-0.05MPa之間。

? ? c.微力接觸曝光：小于軟接觸。真空≥-0.02MPa

6. ?分辯率估計：如果用戶的“版”、“片”精度符合國家規定，環境、溫度、濕度、塵埃得到嚴格控制，采用進口正性光刻膠，且勻膠厚度得到嚴格控制。加之前后工藝先進的話，硬接觸曝光的最小分辨度可達1μm以上

7.對準：觀察系統為兩個單筒顯微鏡上裝二個CCD攝像頭，通過視屏線連接到顯視屏上。

? ? a. ?單筒顯微鏡為0.7X～4.5X連續變倍顯微鏡(也可為1.6X～10X)。

? ? b.CCD攝像機靶面對角線尺寸為：1/3,(6mm);

? ? c.采用19”液晶監視器，其數字放大倍率為19&pide;1/3=57倍；

? ? d.觀察系統放大倍數為：0.7×57≈40倍(最小倍數),4.5×57≈256倍(最大倍數)或(91倍～570倍)。

? ? 1.對準臺：(采用片動，版不動方式)

? ? X、Y調整：±5mm。

? ? 2.θ調整：轉角≤5°

? ? 對準間隙(分離間隙)0～5mm任意可調。對準精度：1μm套刻精度：1μm

? ? 整個對準臺相對于顯微鏡可作±20mm掃描運動。

? ? “接觸、分離”20μm情況下，片相對于版的“漂移量”,可調到≤±0.5μm。

8.設備所需能源：

? ? 主機電源：220V±10%50HZ

? ? 潔凈空氣≥0.4MPa。

? ? 真空：-0.07～-0.08MPa。

9.尺寸和重量：

? ? 尺寸：機體720mm(長)×720 mm(寬)×882mm(高)。

? ? 重量：≤100Kg。

? ? 機體放在專用工作臺上。

? ? 工作臺：1100 mm(長)×750 mm(寬)×645 mm(高)。

? ? 高度可調范圍0～30mm。

? ? 重量50Kg(工作臺后側裝有電氣部分)?？傊亓俊?00Kg

10.C25X-300型光刻機的組成

? ? (1)主機

? ? ? ? a.主機(含機體和工作臺)

? ? ? ? b. ?對準用單筒顯微鏡

? ? ? ? c. ?LED曝光頭

? ? (2)附件

? ? ? ? a. ?主機附件：

? ? ? ? ? ? 1)3"□型掩版夾盤

? ? ? ? ? ? ? ? 4”□型掩版夾盤(出廠時安裝到機器上)

? ? ? ? ? ? 2)用于2”基片的真空夾持承片臺。

? ? ? ? ? ? ? ? 用于3”基片的真空夾持承片臺(出廠時安裝到機器上)

? ? ? ? ? ? ? ? (若需特殊的基片承片臺，訂貨時用戶提出)

? ? ? ? b.顯微鏡組成

? ? ? ? ? ? (1)單筒顯微鏡二個

? ? ? ? ? ? (2)兩個CCD

? ? ? ? ? ? (3)視頻連接線。

? ? ? ? ? ? (4)計算機和22"液晶監視器。

二、 ?工作條件

1.安裝環境

? ? (1) ? 建議室溫保持在25C?±2C(77°F±3.6°F華氏)。

? ? (2) ? 相對濕度不超過60%

? ? (3) ? 振動，因為曝光機要求很高的對準精度，故要求機器安裝在無振動的地方，保持振幅不超過4μm。

? ? (4) ? 凈化。房間的凈化也很重要，特別是生產線條很細的產品，希望房間凈化到100級。

2.對掩版的要求：

? ? 該機對掩版厚度無要求而外形尺寸和不平整度都應符合國家標準。非標版無法真空吸附，只能用壓片壓緊。

三、 ?工作原理及結構說明

3.1.術語：

? ? 本機由主機、工作臺、電控箱和附件箱構成。

? ? 主機由曝光頭、顯微鏡、板架、承片臺、Z向運動裝置、五層導軌和半球找平機構等組成。

? ? 電控箱安裝在工作臺后面。

? ? ? ? 附件箱內裝有不同規格的“承片臺”、“掩板架”。

3.2曝光頭：

? ? (1)曝光原理：

? ? ? ? LED曝光頭發出大量紫外線光，形成平行均勻照明。

? ? (2)照度不均勻性的測量及計算

? ? ? ? 不均勻性用紫外檢測計測量(UV-A型紫外輻照計)

? ?E最大 - E最小

U = ±────────×100%

? E最大 + E最小

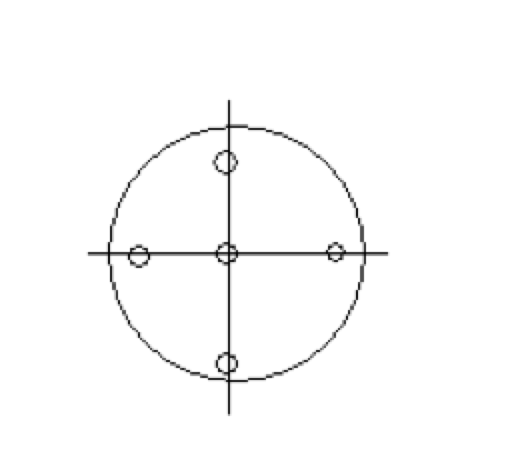

測量5點或9點（如右圖）

本機擁有高均勻性的曝光系統，其不均勻性≤±3%。

? ? (3)曝光時間的控制

? ? ? ? 本機設有進口時間繼電器，可進行0.1～999.9秒曝光時間的預選。

? ? ? ? 為了補償LED照度的變化，本機設有可調光強大小的“可變光欄”。

3.3顯微鏡：采用無級變倍單筒顯微鏡。

? ? 這種單筒顯微鏡同雙視場顯微鏡相比，其優點顯而易見，它不僅倍率齊，圖象清晰、分辯率高，而且具有快速變倍轉換裝置。因而大有利于對準速度的提高。

? ? 操作者可在液晶屏同時看清二物鏡里的像，因此，版和片的套刻對準工作可在不移動顯微鏡的情況下一次對準，

? ? 每臺顯微鏡都分別具有X、Y、Z調節裝置，非常有利于調焦距和找標記線等。

4.對準臺

? ? (1)對基片楔形偏差的“找平”機構：

? ? ? ? 傳統的“找平”機構，采用“半球體”機構，這種機構的“找平力”比較緊塞，用氣浮辦法解決了緊塞問題。

? ? (2)復印機構

? ? ? ? a.“真空復印”,又叫“真空密著”。

? ? ? ? ? ? 屬于是接觸式曝光機，曝光時片要頂緊版，由于存在頂緊力，片頂緊版時，版向上彎曲變形，造成中間部位接觸不良，影響曝光分辯率和產品成品率。我們采用密封圈A進行密封，并通過B管道使C腔抽真空，大氣的壓力把版壓向片，使之版片牢牢壓緊，壓緊力的大小，可通過通入管道的“密著真空度”進行調節。

? ? ? ? b.“微力接觸”

? ? ? ? ? ? 本機由于運用“氣浮找平”機構，不僅“找平”非常理想，而且“找平力”也非常小，因而找平力使版的變形也小。為了提高版的復用率，和產品成本率，用戶不一定用“真空復印”方式曝光，用底吹式接觸曝光也可以。

? ? (3)對準臺

? ? ? ? 對準臺由以下部件組成：

? ? ? ? ? ? a.“板架機構”:

? ? ? ? ? ? ? ? “版”真空吸附在“版夾盤上”,“版夾盤”真空吸附到主機上。

? ? ? ? ? ? b.半球氣浮找平機構

? ? ? ? ? ? ? ? 該機構非常理想地消除基片的楔形誤差，承片臺的升降由導向精度靠非常精密的，無間隙運動的“滾珠直進導軌” ?執行。承臺可作±5°旋轉運動。

? ? ? ? ? ? c.微分離機構：

? ? ? ? ? ? ? ? “接觸”-“分離”是靠微分離機構實現的。

? ? ? ? ? ? d.五層導軌

? ? ? ? ? ? ? ? 上三層導軌實現承片臺對版的相對運動。(X和Y向)±5mm。

? ? ? ? ? ? ? ? 下面二層導軌實現對準臺相對于顯微鏡X、Y(±20mm)掃描運動。

? ? ? ? ? ? ? ? 由于采用片運動，版不運動，顯微鏡里的版上圖形不動。五層導軌的自重力和版片間的頂緊力一致，所以導軌間的間隙始終是自動消除的，因而提高了套刻對準精度，減少了“漂移”。

四、操作程序的簡要說明

每天上班后，清潔曝光機各部位，尤其是清掃“承片臺”上平面和承片臺上的“真空密著環(橡皮，使之無油、無塵、無硅碴等)。

1.打開電源開關，(右表板上標有“電源”字的開關),燈亮，氣壓表顯示數值。

? ? 此時檢查左表板上的“系統真空”表，看是否

? ? 保持真空度≥-0.07MPa以上，否則要檢查漏氣原因并消除之。

2.打開LED電源(左表板上標有“LED”字樣的開關),指示燈亮，說明LED已點燃。

3.調節氣壓(左表板)

? ? 觀察進氣壓力，是否≥0.3Mpa,然后調節“給定壓力”=0.1kg/cm2。

4.“真空吸版”

? ? 將版放到版夾盤上，按“真空吸版”開關(面板上標有“吸版”字樣的開關),指示燈亮。版被吸牢。如果“系統真空表”因這一動作而掉表，應查明原因，是否版不平，或者版和版夾盤上有雜物。

5.“真空吸片”

? ? 檢查承片臺表面是否清潔，放上片，按“真空吸片”開關，(面板上標有“吸片”字的開關)燈亮，片被吸牢。

? ? 如果片的底面不平，片不規則(如碎片)等，片的吸牢程度降低，而且“系統真空表”有掉表現象，如果嚴重，將影響吸片牢度。

6.承片臺上升并使片頂版。

? ? 承片臺上升時，按“氣浮”鍵(面板上標有“氣浮”字的開關)燈亮，不放手直到頂升壓力回復到設計壓力。此時，操作者觀察氣浮壓力數顯表，是否到預設壓力。如果到預設壓力，說明版、片已找平。停止頂版，并放手“氣浮”鍵，半球由“氣浮”狀態變成“真空吸球”狀態。

7.對準：

(1)打開顯微鏡、顯視器開關和計算機開關。

(2)進行細調對準

? ? 對準操作，必須在分離情況下操作，否則將擦傷版!

(3)掃描運動

? ? 掃描手柄設在主機左前方，按下開關，可進行±20mm掃描運動。

(4)真空壓緊

? ? 當操作者確信版和片已對準，首先使片再次頂緊版，使之接觸。確信版片對準符合要求，按“密著”鍵(面板上標有“密著”字的鍵)。本機設有這個鍵，以便操作者在顯微鏡觀察下看“真空密著”時，是否“跑片”。確信沒有跑片，對準情況好才能進行下一步。

8. ?曝光：

曝光前必須預設曝光時間，本機左表板上

設有進口的0.1～999.9秒時間繼電器，用手指設定你所需要的時間，再用手搬動曝光頭使之對準承片臺，按“曝光”鍵，曝光計時開始，時間計電器上的時鐘數碼不斷閃動，氣動快門在計時開始時已打開。直到預設時間到，快門關、曝光結束。

五、安裝說明

1.拆箱：

? ? 拆箱取出主機和附件箱時，不需使用無塵房間，一旦拆箱后，特別是從密封的塑料袋式小木箱取出每個單元時，應立即放入無塵房間。拆箱程序：

? ? a.大箱拆開后，拆去塑料罩和干燥劑。

? ? b.拆去主機周圍的附件箱。

? ? c.拆去主機工作臺四個腳的連接件，裝上四個防塵足墊。

? ? d.用人工抬臺面版，將主機移入凈化間要安裝的地方。

2.安裝和清洗：

? ? a.認真清洗各承片臺和版夾盤(包括“備件” ?),不用備件仍需涂上防銹油，放到備件箱內。

? ? b.調節工作臺下面四個螺桿足的高度，使工作臺四角高度一致。

? ? c.安裝曝光頭(由我方派人安裝)

? ? d.安裝顯微鏡(由我方派人安裝),注意兩個單筒顯微鏡垂直于版。

? ? e.電源和氣源的連接按說明書接上電源、氣源和真空源。

? ? ? ? 如果用戶光刻間內沒有真空源，還應配置TW-2A型真空泵，真空泵不能安裝在凈化間內，而應安裝在凈化間外，通過長真空管引入本機。

六、使用、維護和保養說明

1.定期檢查：這樣做，可以使曝光機永遠處于良好的工作狀態，并達到其最好的工作性能。

? ? (1)每日任務：

? ? ? ? a.測量成象表面的照度，通過光欄手輪調節照度，使之達到所希望的照度。同時進行不均勻性調節。

? ? ? ? b.檢查氣壓表：

? ? ? ? ? ? △觀察進氣壓是否≥0.3Mpa

? ? ? ? ? ? △將氣浮壓力調到0.1Mpa

? ? ? ? c.檢查真空表

? ? ? ? ? ? 不“吸片”和沒有進行“真空吸版”情況下，“系統真空表”上的真空度≥-0.07Mpa左右，否則應檢查管路系統，查明漏氣原因，并想法排除。

? ? ? ? d.清掃承片臺上平面，無油、無塵、無硅碴等，同時清掃承片臺上安裝的橡皮密著環，使之無硅碴等。

? ? ? ? e.清掃版夾盤上下兩平面，特別是上平面，不得有硅碴、灰塵等，按“吸版”按鈕，吸上版，用手檢查版應牢牢吸住，觀察“系統真空表”“吸版”和“解除吸版”,系統真空表指示值不應有明顯變化。

2.電器部分使用維護和保養說明

C25X-300型掩膜光刻機電氣控制部分、曝光定時等幾部分。主要按鈕開關采用施耐德公司產品，輸出電磁閥全部采用日本SMC公司生產的電磁閥，使整機的可靠性大幅提高。

? ? (1)總功率及電源

? ? ? ? 電氣控制部分總功率為<1.5KW。電源：真空泵電機單相220V,50HZ。
